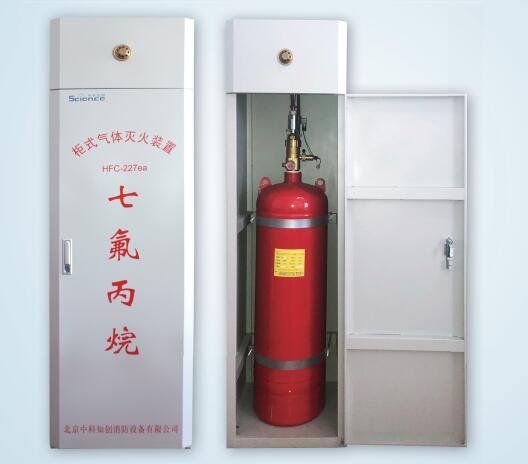

無管網七氟丙烷安裝調試

1、安裝、調試

1.1安裝準備

安裝前必須認真閱讀與本系統有關的說明書，熟悉工程設計方案。確保本滅火系統布置與設計圖紙相符，各部件齊全且符合設計要求。

1.2安裝




1）將滅火劑儲瓶瓶組架放置于儲瓶間，保證瓶組架平穩無晃動，用脹錨螺栓固定在地面上，以免震動和移位。

2）將安全閥裝在集流管上的安全閥接口上，安全閥的泄壓方向不能朝向操作面。

3）將集流管安裝在瓶組架上用集流管抱箍固定。

4）安裝滅火劑單向閥在集流管上。

5）將滅火劑儲瓶放置于瓶組架上，高壓軟管安裝在滅火劑單向閥和容器閥滅火劑出口之間，然后將儲瓶用抱箍固定在瓶組架上，儲瓶上滅火劑名稱標識應朝向操作面，并按容器編號順序排列。

6）將啟動瓶瓶組架放置于儲瓶間，保證瓶組架平穩無晃動后，用脹錨螺栓固定在地面上，以免震動和移位。

7）將啟動瓶放置于瓶組架上用啟動瓶抱箍固定，電磁驅動器應在確保調試完畢后再安裝在啟動瓶容器閥上。啟動瓶上啟動氣體名稱標識應朝向操作面，并按容器編號順序排列。

8）安裝儲瓶間連接管和集散管，通過管道連接件與集流管連接，集散管用抱箍固定在啟動瓶瓶組架上。

9）選擇閥安裝在集散管上，選擇閥的機械應急啟動手柄應安裝在操作面一側。

10）在選擇閥滅火劑出口安裝連接管，將壓力信號器安裝在此管的壓力信號器接口上。

11）按照設計施工圖安裝啟動管路，將啟動瓶容器閥、選擇閥（組合分配系統）、滅火劑儲瓶容器閥連接起來，包括管路中的低泄高封閥和氣體單向閥。

12）按設計施工圖安裝滅火劑輸送管道，管道間選擇合適的管道連接件相連，在儲瓶間與選擇閥滅火劑出口的連接管相連。

13）在防護區管道末端安裝噴嘴。

14）連接火災報警滅火控制器與電磁驅動器、壓力信號器的線路。

15）檢查各個安裝連接部位，必須保證固定牢靠，管路連接密封處良好，線路連接無誤。至此，整套七氟丙烷滅火系統安裝完畢。

1.3安裝滅火劑輸送管道

管路系統必須嚴格按工程設計要求進行，管道的材料、通徑、長度、表面處理、布置線路等按照GB50370-2005《氣體滅火系統設計規范》和GB50263-2007《氣體滅火系統施工及驗收規范》進行安裝，不得隨意更改。

1.4噴嘴布置和安裝

噴嘴的布置應滿足滅火劑噴放時在防護區內均勻分布的要求，當保護對象為液體時，噴嘴射流不應朝向液體表面，安裝在有粉塵的防護區內的噴嘴，應增設不影響噴射效果的防塵罩。

1.5調試

1）電磁驅動器啟動試驗：取下啟動瓶上的電磁驅動器，拔出電磁驅動器保險銷，接通測試電源（DC24V），試驗電磁鐵聯動閘刀是否動作。試驗完畢后，閘刀及電磁驅動器保險銷應復位。

切記：調試電磁驅動器應離開瓶頭閥單獨進行。

2）儲存壓力檢查：逆時針旋開壓力表后面螺母至壓力表顯示（測壓通道打開），指針在綠區為正常。檢測完畢后，切記應旋緊螺母（關閉測壓通道），避免壓力表長期受壓損壞和泄露。

3）反饋信號模擬：短接壓力信號器的兩條引線模擬噴放反饋信號。

4）火災自動報警滅火控制器調試：分別進行自動、手動、緊急啟動/停止等測試。應符合《氣體滅火系統施工及驗收規范》要求。

5）待消防部門驗收合格、使用單位人員培訓到位后，才可接通電磁驅動器的啟動線路，拔掉電磁驅動器保險銷，系統開始正式運行。
